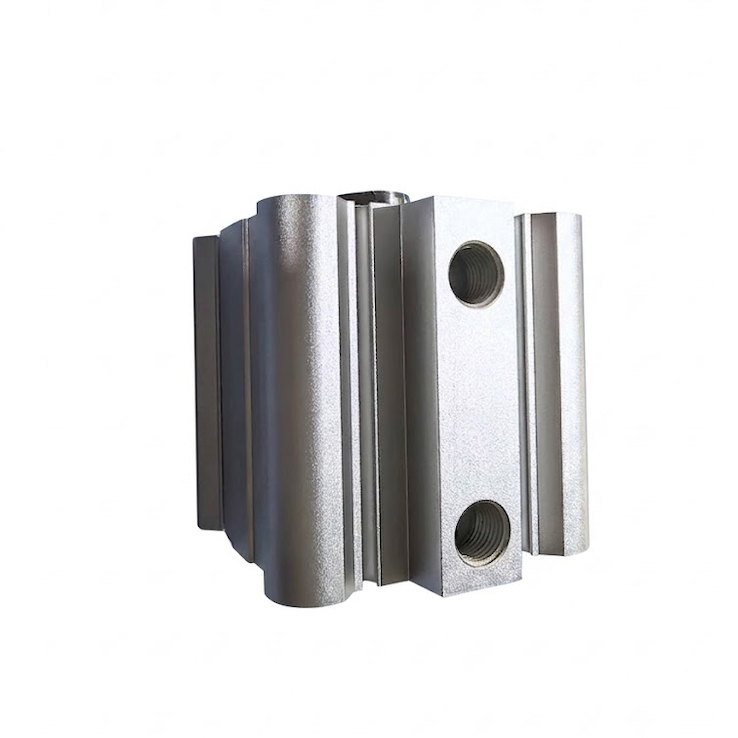

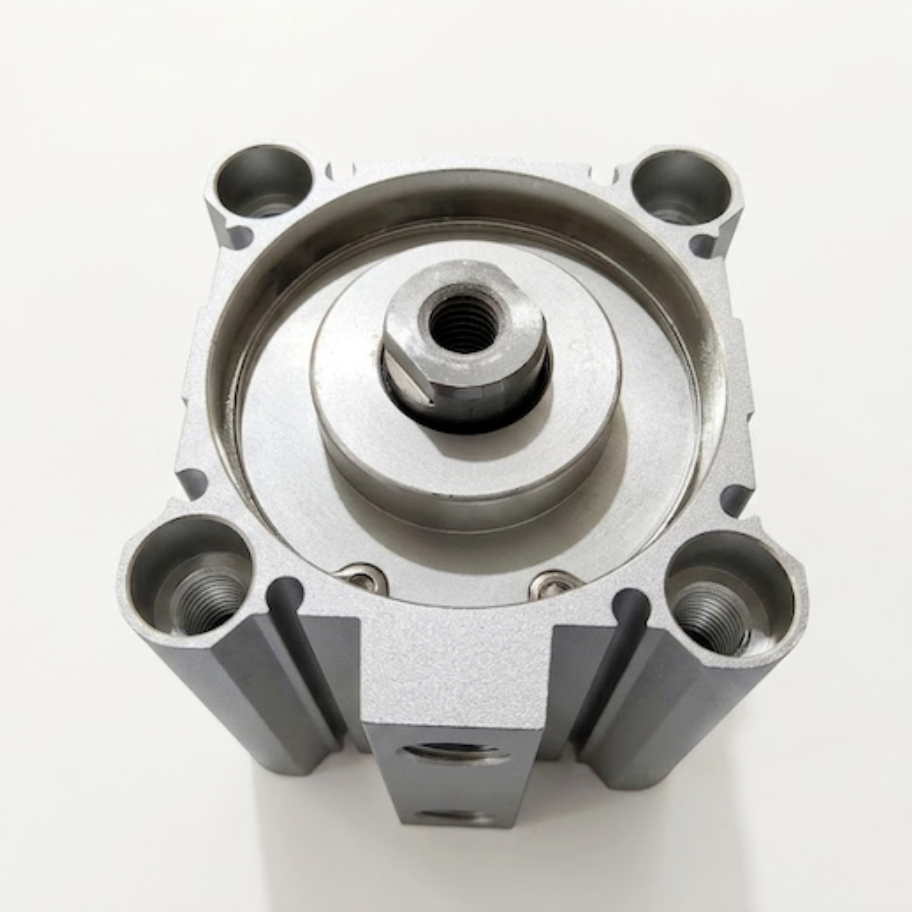

についてPRIUS CQ2WBシリーズ高性能でスペースを節約するコンパクトな気圧シリンダーで双棒そしてダブル・アクション工学自動化のために 精密に設計されていますこのシリーズは,両方向で同じ力と速度を提供しながら,例外的な非回転精度と横向きの負荷に対する抵抗を保証します..
掘り出しサイズからΦ12mmから Φ100mmCQ2WBシリーズは,世界の足跡制限のパッケージング,半導体,リチウムイオン電池生産ラインの理想的な交換可能性選択です.
製品タイプ:薄型コンパクト型気圧シリンダー
アクションモード:双重作用 (エア・エクステンド・エア・リトラクット)
シャフト構成:双棒 (二重出力シャフト)
穴の大きさ (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
| 穴の大きさ (mm) | 標準ストローク範囲 (mm) | 棒端 女性用糸 | 棒端の男性糸 (Mオプション) | パイプポートの大きさ |
| 12 | 510 15 20 25 30 | M3 × 05 | M5 × 08 | M5 × 08 |
| 16 | 510 15 20 25 30 | M4 × 07 | M6 × 10 | M5 × 08 |
| 20 | 5から50 (増幅で5mm) | M5 × 08 | M8 × 125 | M5 × 08 |
| 25 | 5から50 (増幅で5mm) | M6 × 10 | M10 × 125 | M5 × 08 |
| 32 | 5から100 (増幅で5mm) | M8 × 125 | M14 × 15 | Rc 1/8 (オプション:G 1/8 / NPT 1/8) |
| 40 | 5から100 (増幅で5mm) | M8 × 125 | M14 × 15 | Rc 1/8 (オプション:G 1/8 / NPT 1/8) |
| 50 | 10から100 (増幅で5mm/10mm) | M10 × 15 | M18 × 15 | Rc 1/4 (オプション:G 1/4 / NPT 1/4) |
| 63 | 10から100 (増幅で5mm/10mm) | M10 × 15 | M18 × 15 | Rc 1/4 (オプション:G 1/4 / NPT 1/4) |
| 80 | 10から100 (増幅で5mm/10mm) | M16 × 20 | M22 × 15 | Rc 3/8 (オプション:G 3/8 / NPT 3/8) |
| 100 | 10から100 (増幅で5mm/10mm) | M20 × 25 | M26 × 15 | Rc 3/8 (オプション:G 3/8 / NPT 3/8) |
棒側がピストンの表面面積が少ない単棒シリンダーとは異なり,ダブル棒設計では両側が同一の表面面積を提供します.これは,拡張力/速度と引き戻し力/速度が完全に対称であることを保証します.
この構造的優位性により,CQ2WBシリーズは横向きの傾斜と扭曲ストレスの優れた耐性を持っています.重い横荷物処理に優れている.
短くて薄いシリンダーブロックは,コンパクトなロボットグリッパー,医療機器,標準のタイストッドシリンダーが収まらない機械の囲みにシームレスに統合することができます.
PRIUS CQ2WBシリーズのコンパクト気圧シリンダーは,複数のスマート製造部門で大きく使用されています.
リチウムイオン電池製造:細胞の組立と積み重ねの際に高周波の固定および位置付けモジュール
半導体と電子組成:精密なパーツを拾って置くメカニズムで,最小限の運動振動が必要です.
自動検査ジグ:機械的な反作用なしに 試験探査機を標的部品に正確に並べます
パッケージとラベル付け機械:複数の位置のソートゲートとショートストックプッシュ機
A: その通りについてCQ2WB標準版では,ピストンに磁気リングが組み込まれていないため,軽量です.CDQ2WBピストンボディ内側に磁石を組み込み,開発者はボディの溝に外部自動スイッチ (磁気近距離センサーなど) を設置することができます (Zストロックの限界を監視する.
A: その通り工場での組み立てでは プリウスコンパクトシリンダーは 高品質で耐磨性のある合成油脂で 油滑りします維持費を大幅に削減する.
A: その通り中小から大小の穴のサイズに標準加工されていますが,我々は提供することができますG糸 (TF)そしてNPT糸 (TN)特殊なエンジニアリングの要求に応じて地域管の配合基準を遵守する.
部品の交換可能性:コンパクトな薄いシリンダーのための国際標準化寸法に完全に一致します.
100%の出荷前の検査各ユニットは 強制的な工場圧力保持,密封の整合性,低圧漏洩テストを通過します.
テクニカル・著者PRIUS Pneumatic Engineering Groupが作成し認証した文書
3D CAD サポート:についてステップあるいは.IGS完成したモデル構成文字列を メールしてください
