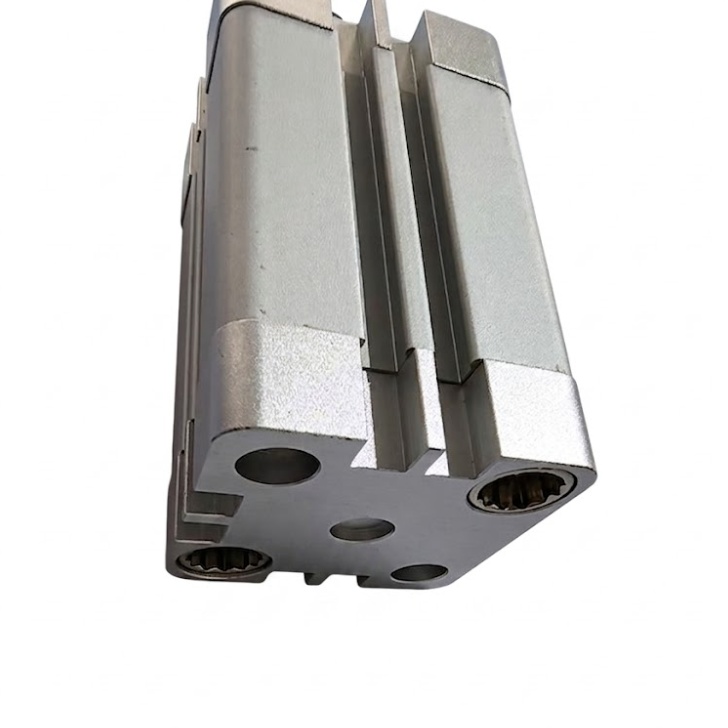

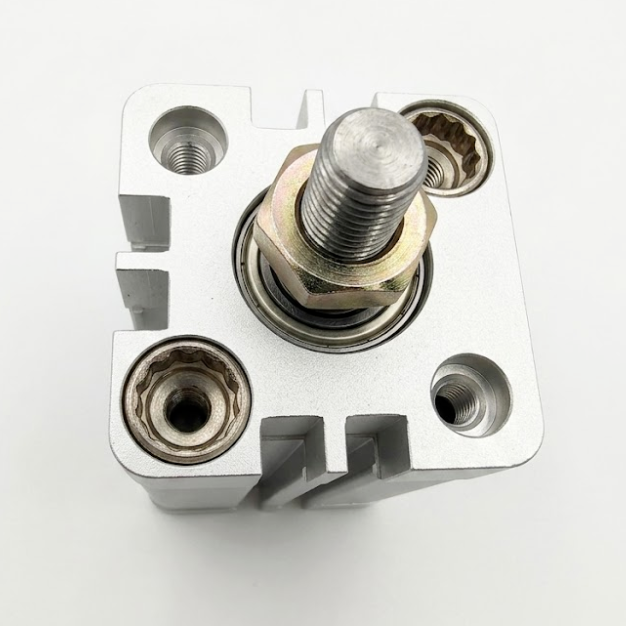

のACEシリーズ 薄形空気圧シリンダ国際基準に従って厳密に設計されていますISO 21287規格、グローバルな自動組立ネットワーク全体での優れた次元間ブランド間互換性を保証します。スペース効率の高いアーキテクチャを特徴とする ACE シリーズは、省スペース化の大きな利点標準 ISO 15552 タイロッドシリンダと比較。
次のデータは、PRIUS ACE コンパクト シリンダー シリーズの標準化された動作制限を反映しています。
| パラメータ | 仕様詳細 |
| チューブ内径(mm) |
12、16、20、25、32、40、50、63、80、100、125 |
| 耐圧力 |
1.5 MPa (215 Psi) |
| 動作温度 |
-20℃～70℃ |
| 速度範囲（複動） |
30～500mm/s |
| 速度範囲(単動) |
50～500mm/s |
| 配管接続口径（口径12～25） |
M5×0.8 |
| 配管接続口径（口径32～100） |
G1/8" |
| 配管接続口径（口径125） |
G1/4" |
| ねじ標準オプション |
PTねじ、NPTねじ、Gねじ |
型式別標準ストローク表スタンダードコンパクト (ACE):ボア 12 ～ 16 (最大ストローク 30 ～ 75mm) |ボア 20 ～ 25 (最大ストローク 100 ～ 150mm) |ボア 32 ～ 125 (最大ストローク 200 ～ 300mm)。
単動モデル (ASE/ATE):ボア 12 (最大ストローク 10mm) |ボア16～100（最大ストローク25mm）。
ガイド付きコンパクト モデル (TACE/TACED):ピストンロッドを回転ストレスから完全に隔離する内蔵ガイドロッド。最大ストローク100mmまで。
可変ストローク両ロッド（ACEJ）：10mm、20mm、30mm、40mm、50mm、75mm、100mmなどのカスタマイズ可能なストローク調整範囲が可能。
50% の大規模なスペース最適化:コンパクトな設置面積により、密閉されたエンクロージャにシームレスに統合され、従来の ISO 15552 設計に比べて設置スペースを大幅に節約できます。。
超耐久性の硬質陽極酸化バレル:シリンダーブロックの内壁には機械加工後に高度な硬質陽極酸化処理が施され、優れた耐摩耗性と長寿命を保証します。。
高度なダブルリップ双方向シール:ピストンロッドには油貯留機能を備えた構造的な双方向シールが採用されており、低い始動圧力と安定したシールを確保します。。
一体型センサー溝:アルミニウム押出プロファイルの 3 つの側面には近接センサー スロットが組み込まれており、追加のブラケットを使用せずにセンサーを同一面に取り付けることができます。。
堅牢なねじ付きエンドキャップ:フロントキャップとリアキャップは高強度のねじ込みジョイントで固定されており、メンテナンスのしやすさと本体の強度が大幅に向上しています。。
リチウムイオン電池パックの生産:高周波細胞選別、位置決め治具、クランプモジュール。
半導体組立ライン:絶対的な機械的安定性を必要とするコンパクトな電子部品のピックアンドプレースグリッパー。
自動医療機器:スペースが限られた実験室用液体ハンドリング軸と医薬品梱包装置。
精密試験治具:速度ショックなしで、繊細なワークピースに対してテストプローブを正確に位置合わせします。
Q: これらのシリンダは、無潤滑の空気供給ネットワークに対応できますか?
答え:はい。 PRIUS ACE シリーズは、高品質の工場での事前潤滑を特徴としており、乾燥した無潤滑の圧縮空気グリッド上で高効率のパフォーマンスを可能にします。
Q: 位置フィードバック機能を備えたモデルを注文するにはどうすればよいですか?
答え:サフィックス「」を追加しますS磁気コード スロット (ACE20x30-S など) に「」を入力して、埋め込み型近接スイッチと互換性のある内部永久磁気リングを指定します。。
Q: カスタムの取り付けブラケットは利用できますか?
答え:はい、PRIUS は、フランジ (FA/FB)、フート ブラケット (LB)、クレビス マウント (CA/CB/CR)、およびトラニオンを含む完全なアクセサリ サポートを提供します。。
